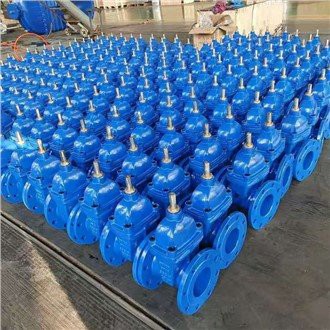

Rõngata varrega väravaklapp
Mittetõusva varrega väravaventiil kasutab hea tihendusefekti saavutamiseks elastse värava kompensatsioonifunktsiooni. Klapil on üldise kummikatte omadused, korrosioonikindlus, seda ei ole lihtne murda ja pikk kasutusiga.
Kirjeldus
Mittetõusva varrega väravaventiil kasutab hea tihendusefekti saavutamiseks elastse värava kompensatsioonifunktsiooni. Klapil on üldise kummikatte omadused, korrosioonikindlus, seda ei ole lihtne murda ja pikk kasutusiga. Seda saab laialdaselt kasutada vedelikutorustikes, nagu kraanivesi, kanalisatsioon, ehitus, toit, elektrienergia, meditsiin, metallurgia, kerge tekstiil, energiaallikasüsteem jne.
Kõrgtugevast malmist ventiil, mis vastab või ületab AWWA C509 nõudeid. Kuna need kõik on kõrgtugevast malmist, vastavad või ületavad need ka AWWA C515 nõudeid. Klapid on saadaval kõigis otsakonfiguratsioonides, sealhulgas soontega otsad, väljalaskeklapid ja OS&Y. Iga ventiil on 100% testitud peale AWWA C509, sealhulgas madalrõhu testimine. Kõik ventiilid on sertifitseeritud NSF 61 ja NSF 372 järgi, mis vastavad kõigile ohutu joogivee seaduse nõuetele.
GZP mittetõusva värava ventiili konstruktsiooni valik on järgmine:
Funktsioonide hulka kuuluvad:
● Rõhu nimiväärtus on 200 PSI (2–12 tolli)
● Saadaval suurustes 2″ kuni 24″
● Tugev kiil
● Rõhu nimiväärtus on 150 PSI (14–24 tolli)
● Mittetõusev vars
● Poltidega kapott
Lõpeta ühendus:
● Äärikuga (FLG)
Näost näkku mõõtmed:
● Vastab standardile ANSI B16.10 (125 Lb)
Standardid:
● Vastab standardile MSS SP-70
Äärikud: BS EN 1092-2 PN 16
Disain: DIN 3352 Pikkus näost näkku: BS 5163
Paigaldamine: horisontaalne
RAKENDUSED • Veevarustus • Joogivesi • Tuletõrjesüsteemid • Reoveepuhastid
Joogivee jaoks sobiv epoksüvärv.
Tehnilised andmed | |
Disaini standard | MSS SP-70, AWWA C515 |
Korpuse materjal | Malm VÕI kõrgtugev malm |
Rõhuvahemik | Klass 150 naela PN10/PN16 |
Suuruste vahemik | 2” kuni 24” DN50 kuni DN600 |
Näost näkku | ANSI B 16.10 (125 naela), BS 5163 |
Äärikuga RF, FF otsad | ASME B16.5 ≤ DN600 (24&kvot;) |
Temperatuuri vahemik | -29°~120°C |
Disaini funktsioon | |
Ehitus | Survetihend, poltidega kapott |
Kiilu tüüp | Elastne kiil, |
Varre kujundus | Mittetõusev vars |
Istme tihendus | Kumm , |
Klapi töö | Käigukast, pneumaatilised, hüdraulilised, elektrilised ajamid. |
Läbipääsude, lukustusseadmete, pikendatud varre jne abil | |
Tuleohutu disain | API 607, BS 6755 |
Ülevaatus ja test | |
Visuaalne kontroll | MSS SP-55, AWWA C509 |
Materjali kontroll | PMI test ---- keemiline analüüs |
HB test --- kõvaduse test | |
UT --- Ultraheli test | |
RT --- Radiograafiline test | |
MT --- Magnetkatse | |
NDT test Mittepurustav | |
Mõõtmete ülevaatus | Jooniste järgi |
Klapi kontrollimine ja katsetamine | API 598, DIN 3230, EN 12266, BS 5146 |
Materjalid
Kere-kapott: kõrgtugev malm GGG40, EN-GJS-400
Kiil: kõrgtugev malm GGG40, EN-GJS-400 EPDM kaetud
Käsiratas: kõrgtugev malm GGG40, EN-GJS-400
Vars: roostevaba teras X 20 CR 13
Varre iste: EPDM
Kapoti tihend EPDM
Värvimine Epoksiid 250 mcr
Need väravaventiilid sobivad paigaldamiseks joogiveejaamadesse, olles seest ja väljast kaetud epoksüpulbervärviga, ei ole mürgised. Need tõmbeventiilid on kruvi sees, roostevabast terasest AISI 420 mitte tõusev vars, vulkaniseeritud kiil EPDM-ist, korpusel on liugsiinid. Pehme istmega tõmbeventiilid on täisava, ei lange rõhku ega vaja hooldust. Käitatakse käsirattaga, sobivad soovi korral väljalaskeäärikuga elektriajamile ISO 5210 F10/F14. Pikkus näost näkku vastab BS standardile 5163.
